接近開關的NPN和PNP工作有什么區別

更新時間:2016.05.27 瀏覽次數:


    不知道大家對于PNPNPN有沒有了解 ,或者說是否很清楚的知道兩者之間的關系呢,今天我們就簡單為大家介紹下兩者的區別。

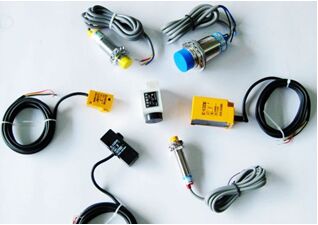

    光電傳感器NPN型輸出型(電流流入)PNP輸出型(電流流出)兩種,當電流流出的傳感器(PNP輸出型)在接通時, 電流是從電源經傳感器的輸出端(output)流到負載(load)上,進入負載, 然后流到接地端。而電流流入(NPN輸出型)的傳感器接通時,電流是從電源經負載流到傳感器的輸出端(output),然后流到接地端(GND),最后進入系統的地(GND)。

PNPNPN型傳感器一般有三條引出線,即電源線VCCGNDOUT信號輸出線



    1NPN



    NPN是指當有信號觸發時,信號輸出線OUTGND連接,相當于OUT輸出低電平。



    2PNP



    PNP是指當有信號觸發時,信號輸出線OUTVCC連接,相當于OUT輸出高電平的電源線。



    先要搞清楚PNPNPN 表示的意思是什么。P表示正、N表示負。PNP表示平時為高電位,信號到來時信號為負。NPN表示平時為低電位,信號到來時信號為高電位輸出.接近開關和光電開關只是檢測電路不同輸出相同。至于PLC接線,一般用NPN的較多。但多數的日本的PLC有日本型、世界型、和通用型。進入中國的多數為世界型和通用型。可直接用NPN型。接近開關和光電開關的電源正端接電源正、負接公共端、輸出接PLC的輸入端。



    PLC的輸入類型是分漏式和源式的,前者漏式是指正信號輸入(可直接用PNP),后者源式指的是負信號輸入(可直接用NPN),否則必須用繼電器轉換后輸入。



    傳感器的型式不一而足,不過一般用得最多的是兩線跟三線的,兩線的跟負載串聯。三線的多為開集極輸出,三根線分別為正負電源和輸出晶體管的集電極。傳感器NPNPNP是根據輸出晶體管的型號來的。NPN的負載是接在正電源與集電極之間,而PNP是接在集電極與負電源之間的。要用萬用表來判斷傳感器的型號,需要先給它一個負載,再根據它的輸出電壓來判斷。
